東莞某塑膠制品公司-Ncomputing虛擬化解決方案
1、客房需求
50個用戶桌面需求，辦公、生產應用，辦公軟件如常用的Office、管理系統、視頻播放
等。集中管理，節約資源。
1.2 Ncomputing vSpace虛擬桌面簡介
2 方案設計
2.1 采用vSpace虛擬桌面方式

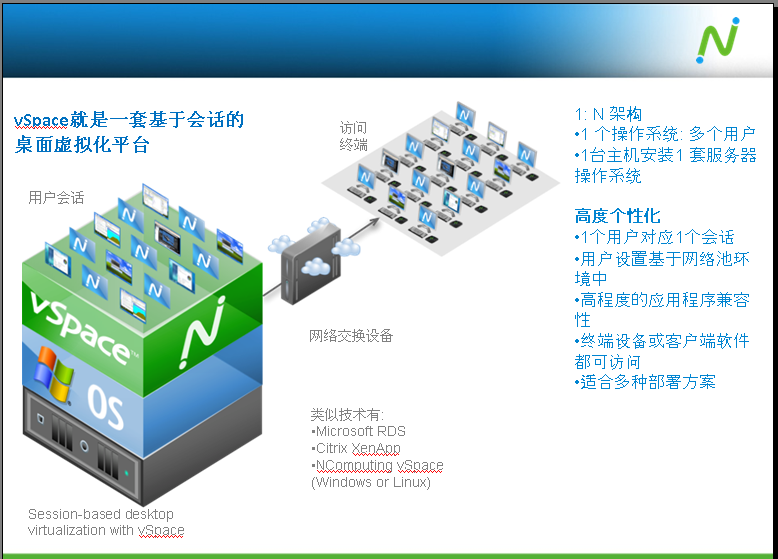

2.1.1 vSapce虛擬桌面方的技術示意圖如下圖所示：
在vSpace虛擬桌面模式下，操作系統和應用均運行于后臺的服務器上。其運算結果，通過高性能的傳輸協議，將屏幕顯示傳輸至前端的客戶端、如瘦客戶端。數據和應用都只在后臺服務器上運行，前端客戶端只負責顯示和輸入輸出。所以其構架對前端設備的簡化，以及數據的安全性都有很大的優勢。
2.1.1.1 vSpace虛擬桌面帶來很多好處，包括：
1. 安全性
信息保存在數據中心保證了數據的安全性；
可以靈活通過AD的組，以及配合各種策略來管理用戶權限及各種安全限制
2. 管理性
維護桌面的費用大大降低。
可以集中進行vSpace服務器及應用的維護。部署及升級都可批量完成
3.性?xún)r(jià)比
桌面前端設備為云終端，便宜，無需更新配件，大大節省終端設備投入
節省客戶端管理和安全管理成本
4.靈活性
可以方便地通過添加后臺服務器方式進行系統橫向擴展
客戶端部署可以方便快速地部署到任何地方，對網絡帶寬要求低
5.用戶體驗
高效的交付協議保證和本地類似的用戶體驗
6.其他
云終端機節省占地，保持工作臺整潔
與無盤方式相比，更加安全，而且對網絡帶寬的要求大大降低
2.1.2 vSpace虛擬桌面方式構架示意圖
2.1.3 方案體系架構示意圖（參考）
附圖一 桌面虛擬化方案體系架構示意圖
該圖是個示意圖，可視實際情況調整，如冗余服務器，存儲設備等視實際情況部署，也可逐步部署實施。
2.1.4 用戶體驗
a. 用戶利用云終端L300，以windows方式登錄vSpace服務器（上圖所示vSpace Server）。
b. vSpace服務器提交用戶認證請求到后臺域控制器。
c. vSpace服務器調創建會話虛擬桌面，再通過UXP協議提交工作站上的桌面及應用到最終用戶，用戶就像使用本地計算機一樣方便。
d. 用戶與vSpace服務器之間的會話采用UXP協議，只傳輸屏幕信息、鍵盤、鼠標指令等，只占用少量的網絡帶寬。
2.1.5 方案所需軟硬件列表
2.1.5.1 規劃估算
l 50個桌面的訪問需求，根據貴單位情況，參考下表：
應用 | 可承擔的并發用戶桌面數量 |
Low Workload（低工作量應用） | 100 |
Medium Workload（中工作量應用） | 80 |
High Workload （高工作量應用） | 60 |
Video （視頻應用） | 35-60 |
建議用xxx臺服務器，每臺服務器的CPU：xxx；內存：xxx；硬盤：xxx。
l 備份vSpace服務器,如何其中一vSpace有問題，可以馬上啟用備份的服務器，是否需要做配份服務器，視貴單位的實際情況而定，是選配的，首期可以暫不考慮，后續部署也可以
l 主控服務器（AD）1臺，存儲用戶資料的，如果現在的環境有可以利用現有的，如果沒有AD也可以部署，建議部署主控服務器，方便管理用戶
l 文件服務器，集中存放用戶文件資料，數據安全性高，便于管理、備份。vSpace服務器也可以存放資料，但規模部署，建議用獨立的文件服務器
l 客戶端設備－云終端，
L300云終端，性?xún)r(jià)比非常好的，支持本地及在線全屏視頻，以最大限度節省投資。
NComputing L300主要特點
1、支持視頻全屏播放
2、 以太網連接，有以太網的地方都可以連接
3、支持最高分辨率 1920x1080
4、24位顏色質量， DVD 質量的視頻
5、豐富的外圍接口
6、本地解碼和縮放多媒體內容專利技術，因此可降低網絡壓力
7、環境參數，0到40攝氏度，10到85%相對濕度
8、故障率極低
NComputing L300的主要優點
| 特色 | 功能 | 優點 |
| 主機優化視頻 加速 | 通過獨立媒體播放器播放的視頻內容或內嵌于網頁的視頻內容，可以進行轉碼、流化、本地解碼及放大到全幀速率下的 1920x1080 分辨率。 | 用戶將享受等同于個人計算機播放畫質的視頻體驗，而無需進行主機端處理，亦無需使用配備媒體播放器和編解碼器的本地個人計算機或瘦客戶端。 |
2.1.5.2 軟硬件列表
設備名 | 型號 | 廠家 | 規格/型號 | 數量 | 參考單價 | 合計 |
| 桌面服務器 | 參考配置選配 | 參考DELL、HP、LENOVO | 2 顆Intel Xeon Processor E5-2620 | 1 | 30000 | |
| 桌面交付終端 | L300 | NComputing | *Numo2芯片;固態設計,無拆卸部件,無風扇,無本地存儲;零客戶端,硬件加速2D圖形 | 50 | 1380 | |
| 桌面終端許可 | UXP協議許可 | NComputing | *L300設備接入U(xiǎn)XP協議授權許可 | 50 | ||
| 桌面虛擬服務軟件 | vSpace Server | NComputing | 1 | |||
| 顯示器鍵盤鼠標 | AOC 19寸 E950SN/力勝2202 | 50 | 自配 | |||
| 文件服務器 | 1顆Intel Xeon Processor E5-2620 6C 2.0GHz 15MB Cache /24G內存（3*8GB）/5*1T 硬盤/RAID 5帶512緩沖陣列/千兆網卡/電源 | 1 | 選配 | |||
| 交換機 | 1 | 選配 | ||||
| 其他硬件 | ||||||
| 操作系統 | Windows 2008 R2 64位/win7 64位 | 1 | ||||
| 應用軟件 | 依用戶實際應用環境 | |||||
| 部署實施 | 50 | |||||
總計 |
2.1.5.3 方案體系架構
桌面服務器 | ||
操作系統 | Windows 2008 R2/win7 64位 | |
安裝軟件 | vsapce | 視實際情況調整 |
| 每用戶預算資源 | 2G內存 | 視實際情況調整 用戶的文檔資料也可以保存專門的文件服務器的，與桌面服務器分開的，也便于管理 |
| 帶學生桌面終端數量 | xxx臺 | |
| 桌面服務器數量 | xxx臺 | |
桌面終端 | ||
| 安裝軟件 | 不需要安裝任何軟件，不使用老的傳統的PC模式，采用的是新型的云終端的模式，它的優點請參見上面有過云終端的介紹 | 桌面終端不安裝任何軟件的，都在服務器安裝的，用戶需要用什么軟件，都在服務器上安裝好給用戶使用的，如某些軟件不讓某個用戶使用，可以通過用戶的權限限制用戶使用的 |
| 使用 | 只需做簡單設置，開機即能直接連接到服務器，使用服務器上的軟件資源，包括日常進行文檔制作、上網瀏覽等。 | 上互聯網是通過服務器上寬帶網的 |
| 桌面終端數量 | xxx | 桌面端可以XP、win7、win2003、win2008 ，win2012，什么桌面取決于服務端的系統的 |
打印機部署 | ||
1．網絡打印機部署，使用帶RJ45接口的打印機連接到桌面服務器 |
2.1.6 存儲
l 存儲性能需求
據以往經驗及用戶習慣分析，一般用戶對IO性能要求在25 IOPS左右，vSpace服務器空間利用率及IO性能綜合考量，建議做Raid 1或5,硬盤SAS 10K或15K
l 網絡需求
服務器網絡接口是1000M
2.2 網絡規劃（參考）
| 類型 | 設計 | 備注 |
| 服務器與存儲間的通訊網絡 | A、1GB 連接 B、雙鏈路冗余設計 | 為了避免服務器與存儲間的通訊線路出故障而導致所有應用停機，方案采用雙鏈路冗余機制，即每臺服務器與存儲間都有兩條獨立的鏈路。 |
| 服務器與服務器間的通訊網絡 | 1000M以太網連接 | 部署獨立的虛擬化基礎服務器間的交換網絡，該網絡只用于各基礎服務器之間的數據傳輸。采用雙鏈路冗余機制。 |
| 客戶端與云服務器之間的通訊網絡 | 100M以太網連接 |
3 售后服務
3.1 產品的質量保證期
基于對產品的信心，我們承諾對所提供“NComputing”云終端提供三年保修期原廠標準服務。在保修期內，如果因?yàn)樵O(shè)備質量問題，我們負責及時免費更換或修理。
